專為自動化散料處理設計的自同步慣性給料方案

設備介紹：自動化散料輸送的核心紐帶

跨行業的高效連續定量供料

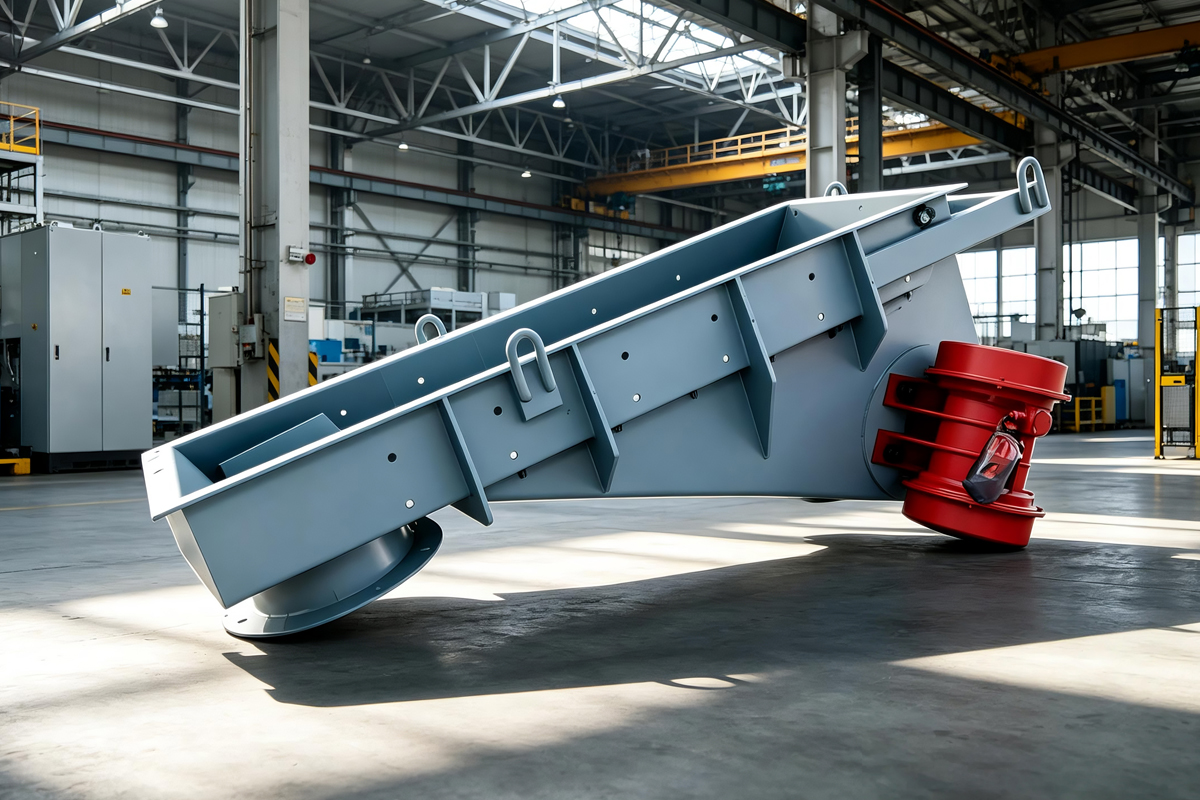

GZG系列電機振動給料機（英文名：vibrating feeder）是我司為大宗散料的均勻、連續或定量給料而研發的解決方案。設備利用自同步慣性振動原理，能夠?qū)K狀、顆粒狀及粉狀物料平穩地從貯料倉或漏斗中引出。作為自動化生產線的首道核心環節，它完美對接下游的破碎、選煤、篩分、運輸及包裝機械，為整條產線的穩定運行供源。

GZG Vibrating Feeder is a highly efficient feeding equipment designed for continuous and uniform material transportation. It uses vibration motors as the excitation source to generate stable vibration, allowing bulk materials to move smoothly and evenly along the feeding trough.

通過對槽體和激振質量的結構優化，GZG系列在保持高給料能力的同時，實現了輕量化與小型化設計。它具有運行穩定、耗電量省、對各種磨琢性或非磨琢性物料適應性強的顯著優點。為了應對現代工廠日益緊湊的空間限制，UHM提供了兩種靈活的電機安裝方案：標準的電機兩側安裝以及針對窄空間優化的電機后置式安裝。

工作原理：自同步振動與精準動態控制

雙電機反向自同步機制

GZG電機振動給料機的動力核心源自兩臺對稱安裝的振動電機。基于自同步原理，當兩臺完全相同的電機進行反向旋轉時，它們產生的離心激振力在橫向軸上相互抵消，而在縱向軸上則相互疊加，形成一個強大的線性合力。這種線性的激振力驅動槽體作往復直線運動，使槽內物料以微小的拋物線軌跡連續向前跳躍，不僅輸送效率高，還徹底避免了物料與槽底的直接滑動磨損。

反接制動與共振區控制

大型快速振動設備在停機時容易產生共振。為此，UHM為每臺GZG給料機標配了先進的反接制動控制箱。在收到停機指令的瞬間，控制系統會施加一個反向的制動力記，迫使給料機瞬間停機并迅速通過共振區，完美避免了過大振幅對整機結構造成的疲勞損害。該控制箱內置過流、過壓、斷相等多重電氣保護，并可根據具體工藝需求，擴展無級變頻調速、遠程自動化控制以及快慢速雙量加料等高級功能。

技術參數

本產品執行標準JB/T7555-2008《GZG慣性振動給料機》，振動電機執行標準JB5330-2007《振動源三相異步電動機》。

工藝配置

本系列電機振動給料機設計時未考慮倉壓的影響，為保證給料機的正常運行，必須盡量減少倉壓對給料機的影響。因此在設計溜嘴時，應用溜嘴的后側板承擔料柱的垂直壓力。溜嘴形式及配置可參考圖及表中數值。

工藝配置數值

行業應用：跨領域的散料精準調控與流量保障

礦山與冶金：高磨琢性原礦的粗破前供料

在環境惡劣的礦山采選與冶金高爐配料系統中，GZG振動給料機展現出了高耐沖擊性與長壽命特質。它通常被安裝在重型原礦倉下方，將大塊的鐵礦石、銅礦石、金礦石或堅硬的采石場石料，連續、均勻地定量喂入初級顎式破碎機或圓錐破碎機。針對冶金行業中高磨損的燒結礦、球團礦以及焦炭，我司可以在給料機槽體內表面定制加裝高錳鋼或陶瓷耐磨襯板。這種設計有效抵御了高密度、強磨琢性大塊固體對槽體的直接刮擦，不僅避免了物料相互擠壓造成的管道堵塞，更延長了整個碎礦系統的連續作業周期。

煤炭與電力：原煤洗選與鍋爐配煤的流量調節

作為洗煤廠和火力發電廠燃料輸送系統的“大動脈調控者”，GZG系列給料機在煤炭分級與自動化配煤工藝中扮演著重要角色。它能夠完美適應從原煤倉中引出具有一定含水量的末煤、精煤或原煤。利用變頻控制器，操作人員可以根據洗煤機（如跳汰機、重介質旋流器）的實時負荷，無級調節給料機的出料速度。在發電廠的鍋爐配煤系統中，多臺后置式安裝的GZG振動給料機能夠并排運行，將不同發熱量的煤種按照嚴格的配比混合并定量送往磨煤機，從而保障鍋爐的燃燒效率與長周期安全運行。

建材與化工：精細粉體與腐蝕性固體顆粒的密閉控制

進入建材、水泥生產以及精細化工領域，物料的形態往往轉變?yōu)榧?xì)膩的粉末（如石膏粉、水泥熟料、鈦白粉）或具腐蝕性的化工原料顆粒。在這些應用場景中，GZG系列給料機采用了全封閉的槽體結構設計，配合軟連接的進出料溜嘴，形成了一個完全密閉的物料通道。這不僅杜絕了高揚塵粉料在振動輸送過程中的飛散，改善了車間內部的空氣質量，同時也防止了外界濕氣對親水性物料的侵蝕。

糧食與輕工：定量包裝前的流速控制與均勻分流

在糧食加工（如小麥、玉米、大豆的儲運與烘干）以及輕工業制造線中，生產對物料進料的穩定性和流速的動態響應有著嚴苛的要求。GZG振動給料機憑借其微小的雙振幅和高達1450次/分鐘的高頻振動，能夠使輕質的糧食谷物在槽體中形成一層厚度均勻、流速平穩的移動料層。在自動化定量包裝秤或光學色選機的前端，GZG給料機通過接收系統的控制信號，能夠在一秒內快速調整給料量，實現快、慢速兩階段精準加料，有效提高了最終成品的包裝精度與分選效率，避免了因涌料或斷料導致的生產線波動。

四、設備選型與溜嘴工藝配置

物料堆比重與難輸送固體校正

GZG系列的額定生產率均以堆比重為1.6 t/m3的河沙作為標準物料進行標定。在處理煤炭、糧食等低密度物料（堆比重在0.8至1.2 t/m3之間）時，其實際產量會根據物料特性處于額定值的0.8至0.9倍。對于滑石粉、鈦白粉、高水分粘土等易粘附、流延性差或具親水性的難輸送物料，UHM工程師建議將槽體向下傾斜10° 至15° 安裝，利用重力分力可使給料量顯著提升。

【動態工程洞察：倉壓消除技術】

在GZG系列的選型配置中，料倉壓力的隔離至關重要。GZG給料機專為高效給料和高頻振動而設計，而非用于承重。在設計工業溜嘴幾何形狀時，要求溜嘴的后側板須獨立承擔整個料柱的垂直壓力。通過精準校正卸料口高度與物料安息角，消除直接倉壓對給料機的抑制，從而確保電機軸承的超長壽命，并穩定維持4mm的雙振幅輸出。

五、工業矩陣：技術共證與系統集成

GZG系列電機振動給料機作為我公司散料處理系統中的前端協調專家，與我們的高端篩分設備族群實現了無縫的技術協同：

• 重型粗分回路：GZG可以將大塊原礦以完美的布料層連續、均勻地送入[YK型礦用振動篩]，防止大塊料對礦用篩網造成瞬間砸擊。
• 大產量工業冶煉：在高產量的冶金和選礦廠中，GZG與[YZDS系列大型振動篩]配合，構建起大噸位的自動化定量分級回路。
• 高精度線性篩分：針對需要精細分級或脫水的干濕物料，GZG能精準控制給料流速，均勻供料至[ZS型直線振動篩]，確保線性篩面永遠不會由于瞬時涌料而發生“淹篩”現象。
